Elettromandrini Serie TC-TCV

Elettromandrini di fresatura con cambio utensile automatico e circuito di raffreddamento integrato

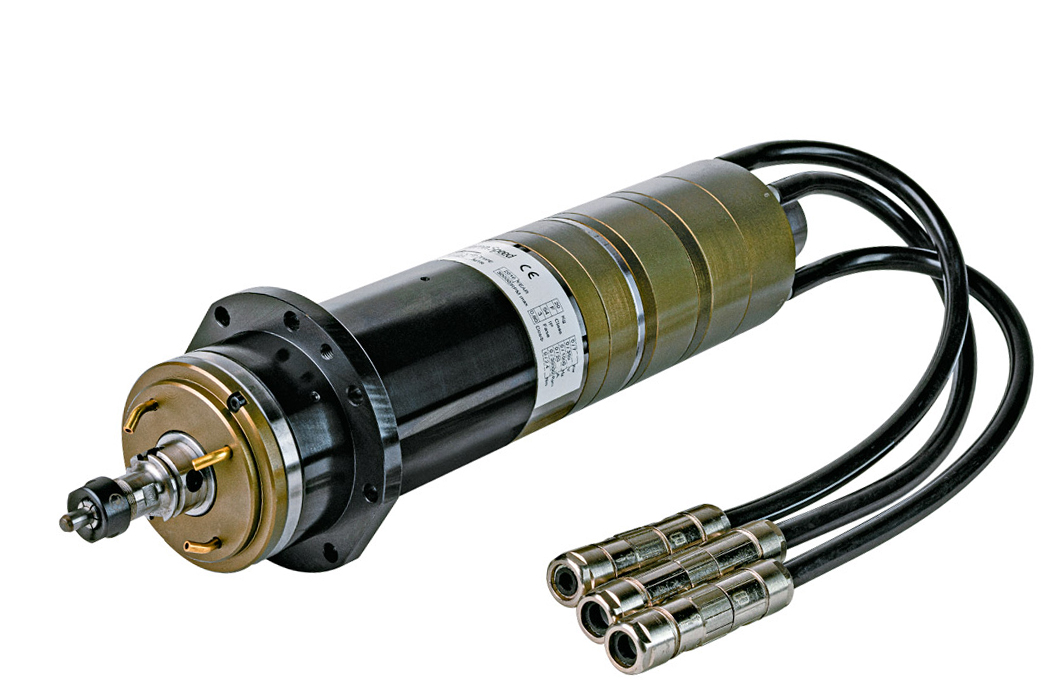

Serie TC

Elettromandrini di fresatura e maschiatura (se provvisti di encoder) con cambio utensile automatico ad aria a partire da Ø 60 a120 mm. Potenza max di 18 Kw e coppia 10 Nm in S1.

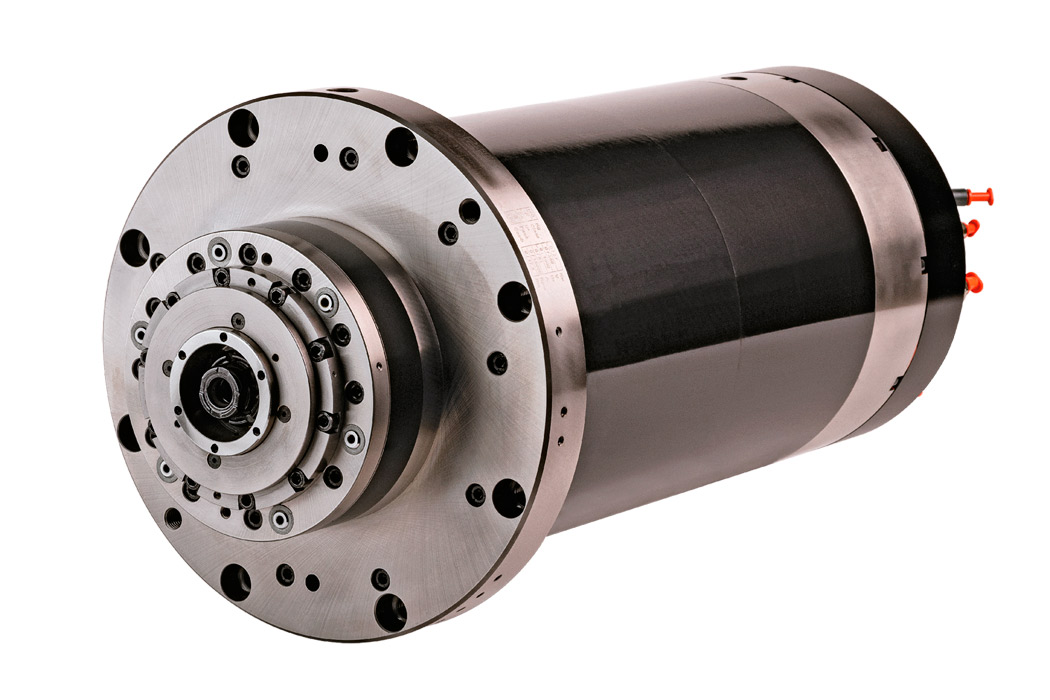

Serie TCV

Elettromandrini di fresatura e maschiatura con cambio utensile automatico idraulico a partire da Ø 130 a350 mm. Sono tutti provvisti di encoder per controllo vettoriale. Potenza max di 120 Kw e coppia 1250 Nm in S1.

Composizione standard

Cuscinetti ceramici-Encoder L+B 1Vpp o TTL
Sonda temperatura cuscinetti PT 100
Giunto rotante liquido-aria-MQL
Ugelli refrigerante esterno
Sensori controllo cambio utensile analogico o induttivo

Opzioni

Precarico variabile cuscinetti
Sensore vibrazioni
Sensore dilatazione albero
Ritegno del cono portautensile durante la fase di espulsione per ridurre i tempi di cambio utensile
Altri coni su richiesta (BIG PLUS-NIKKEN 3LOOK-CAPTO)

Tipo	Dimensioni Ø X L (mm)	Utensile	Potenza S1 (Kw)	Coppia S1 (Nm)	Lubrificazione GRASSO Velocità max (Rpm)	Lubrificazione ARIA-OLIO Velocità max (Rpm)	Velocità Nominale (Rpm)	Motore	Download Schemi
PSI TC-101	80 x 341	ISO/BT 20 HSK E-25/32	3,1	1	40.000	60.000	30.000	Asincrono	PSI TC-101-Dis 2363-00-04.pdf (95.1 KB)
PSI TC-102	80 x 389	ISO/BT 20 HSK E-25/32	7,2	3	30.000	40.000	16.000	Sincrono	PSI TC-102-Dis.n°2950-00-02.pdf (171.0 KB)
PSI TC-103	100 x 457	ISO/BT 30 HSK A/E-40	7	3	32.000	40.000	32.000	Asincrono	PSI TC-103-Dis.n°4742-00.pdf (97.6 KB)
PSI TC-104	100 x 464	ISO/BT 30 HSK A/E-32/40	6	3,8	32.000	40.000	15.000	Asincrono	PSI TC-104-Dis.n°3247-00-03.pdf (170.1 KB)
PSI TC-105	110 x 395	ISO/BT 30 HSK A/E-40	8	4	32.000	40.000	20.000	Asincrono	PSI TC-105-Dis.n°153-00.pdf (93.8 KB)
PSI TCV-106	120 x 443	ISO/BT 30 HSK A/E-40	13	5,8	32.000	40.000	30.000	Asincrono	PSI TCV-106-Dis.n°6063-00.pdf (170.8 KB)
PSI TCV-107	140 x 438	ISO/BT 30 HSK A/E-40/50	20	12	32.000	40.000	17.000	Asincrono	PSI TCV-107-SP-Dis.n°5975-00.pdf (181.1 KB)
PSI TCV-108	140 x 620	ISO/BT 40 HSK A/E-63	15	24	18.000	24.000	6.000	Asincrono	PSI TCV-108-Dis.n°3279-00-01.pdf (185.5 KB)
PSI TCV-109	140 x 550	ISO/BT 40 HSK A/E-63	17	27	18.000	24.000	6.000	Asincrono	PSI TCV-109-Dis.n°3067-00-02.pdf (185.3 KB)
PSI TCV-110	150 x 511	ISO/BT 40 HSK A/E-63	12	12,5	24.000	28.000	9.000	Asincrono	PSI TCV-110-Dis.n°1488-00-01.pdf (181.3 KB)
PSI TCV-111	150 x 535	ISO/BT 40 HSK A/E-40/50	15	24	24.000	28.000	6.000	Asincrono	PSI TCV-111-Dis.n5201-00-02.pdf (187.2 KB)
PSI TCV-112	155 x 545	ISO/BT 40 HSK A/E-63	18	27	18.000	20.000	6.400	Sincrono	PSI TCV-112-Dis.n°4226-00-02-A.pdf (184.8 KB)
PSI TCV-113	160 x 628	ISO/BT 40 HSK A/E-63	18	29	18.000	24.000	6.000	Asincrono	PSI TCV-113-Dis.n°1583-00-11.pdf (184.8 KB)
PSI TCV-114	160 x 648	ISO/BT 40 HSK A/E-63	22	34	18.000	24.000	6.000	Asincrono	PSI TCV-114-Dis.n°1841-00-07.pdf (189.1 KB)
PSI TCV-115	160 x570	HSK A/E 63	12	9,5	30.000	-	12.000	Asincrono	PSI TCV-115-Dis.n°1999-00.pdf (187.2 KB)
PSI TCV-116	170 x 551	ISO/BT 40 HSK A-63	20	19,5	20.000	30.000	10.000	Asincrono	PSI TCV-116-Dis.n°4618-00.pdf (182.8 KB)
PSI TCV-117	170 x 868	ISO/BT 40 HSK A-63	25	56	14.000	18.000	4.300	Sincrono	PSI TCV-117-Dis.n°4975-00.pdf (179.7 KB)
PSI TCV-118	170 x482	ISO/BT 40 HSK A-63	32	51	20.000	24.000	6.000	Sincrono	PSI TCV-118-Dis.n°4073-00.pdf (180.9 KB)
PSI TCV-119	170 x 706	ISO/BT 40 HSK A-63	41	57	20.000	24.000	9.000	Asincrono	PSI TCV-119-Dis.n°2091-00.pdf (187.3 KB)
PSI TCV-120	170 x 553	ISO/BT 40 HSK A-63	42	22,5	20.000	30.000	18.000	Asincrono	PSI TCV-120-Dis.n°4497-00-02.pdf (182.0 KB)
PSI TCV-121	170 x 587	ISO/BT 50 HSK A-100	46	88	10.000	12.000	5.000	Sincrono	PSI TCV-121-Dis.n°4702-00.pdf (183.9 KB)
PSI TCV-122	170 x 659	ISO/BT 40 HSK A-63	46	88	16.000	18.000	5.000	Sincrono	PSI TCV-122-Dis.n°4350-00.pdf (179.9 KB)
PSI TCV-123	180 x 594	ISO/BT40 HSK A/E-63	17,5	32	20.000	24.000	6.000	Asincrono	PSI TCV-123-Dis.n°2189-00-02.pdf (190.4 KB)
PSI TCV-124	180 x 728	ISO 40 HSK A/E-63	22	57	18.000	24.000	3.700	Asincrono	PSI TCV-124-Dis.n°5937-00.pdf (191.8 KB)
PSI TCV-125	180 x 634	ISO/BT 40 HSK A/E-63	20	33	18.000	24.000	6.000	Asincrono	PSI TCV-125-Dis.n°4461-00-01.pdf (187.5 KB)
PSI TCV-126	190 x 590	HSK A 63	100	32	-	34'000	30'000	Sincrono	PSI TCV-126-Dis.n°3595-00.pdf (187.3 KB)
PSI TCV-201	200 x 687	ISO/BT 40 HSK A-63	32	133	18.000	-	2'300	Sincrono	PSI TCV-201-Dis.n°3285-00-02.pdf (187.0 KB)
PSI TCV-202	200 x 699	ISO/BT 40 HSK A-63	56,5	80	12'000	15'000	6'750	Asincrono	PSI TCV-202-Dis.n°5642-00.pdf (194.1 KB)
PSI TCV-203	210 x 649	HSK A 63	58	138	18'000	-	4'000	Sincrono	PSI TCV-203-Dis.n°4800-00-01-Def..pdf (226.7 KB)
PSI TCV-204	210 x 637	ISO/BT 40 HSK A-63	26	124	18'000	24'000	2'000	Asincrono	PSI TCV-204-Dis.n°2457-00-30-G.pdf (123.8 KB)
PSI TCV-205	210 x 638	ISO 40 HSK A-63	21	85	18'000	24'000	2'350	Asincrono	PSI TCV-205-Dis.n°3480-00-10.pdf (194.9 KB)
PSI TCV-206	220 x 637	ISO/BT 40 HSK A-63	26	124	18'000	24'000	2'000	Asincrono	PSI TCV-206-dis.n°4343-00-02.pdf (122.3 KB)
PSI- TCV-207	220 x 844	ISO/BT 40 HSK A-63	40	202	15'000	18'000	2'000	Asincrono	PSI TCV-207-Dis.n°3541-00-01.pdf (186.5 KB)
PSI- TCV-208	220 x 900	ISO/BT 50 HSK A-100	50	210	12'000	15'000	2'200	Asincrono	PSI TCV-208-Dis.n°5472-00.pdf (187.9 KB)
PSI TCV-209	230 x 723	ISO/BT 40/50 HSK A-63 HSK A-100	42	200	12'000	18'000	2'000	Asincrono	PSI TCV-209-SP-Dis.n°6239-00.pdf (198.8 KB)
PSI TCV-210	230 x 620	HSK A 63	120	83	-	30'000	14'000	Sincrono	PSI TCV-210-Dis.n°4563-00.pdf (182.9 KB)
PSI TCV-211	238 x 660	ISO/BT 40/50 HSK A-63 HSK A-100	40	389	12'000	18'000	1'300	Sincrono	PSI TCV-211-Dis.n°2597-00.pdf (186.0 KB)
PSI TCV-212	250 x 723	ISO/BT 40/50 HSK A-63/100	52	172	12'000	18'000	2'800	Asincrono	PSI TCV-212-Dis.n°5235-00-02.pdf (199.7 KB)
PSI TCV-213	250 x 723	ISO/BT 40/50 HSK A-63 HSK A-100	42	200	12'000	18'000	2'000	Asincrono	PSI TCV-213-Dis.n°5503-00-02.pdf (202.0 KB)
PSI TCV-214	260 x 860	ISO/BT 50 HSK A-100	20	298	12'000	15'000	640	Asincrono	PS TCV-214-Dis.n°2390-00-20-A.pdf (197.6 KB)
PSI TCV-215	260 x 790	ISO/BT 50 HSK A-100	53	307	8'000	10'000	1'700	Sincrono	PSI TCV-215-Dis.n°4116-00-05-B.pdf (194.8 KB)
PSI TCV-216	270 x 840	ISO/BT 50 HSK A-100	30	287	12'000	15'000	1'000	Asincrono	PSI TCV-216-Dis.n°4706-00.pdf (182.1 KB)
PSI TCV-217	280 x 885	ISO/BT 50 HSK A-100	74	600	8'000	10'000	1'180	Sincrono	PSI TCV-217-Dis.n°5579-00.pdf (194.0 KB)
PSI TCV-218	280 x 952	ISO/BT 50 HSK A-100	60	418	12'000	15'000	1'400	Asincrono	PSI TCV-218-Dis.n°5140-00.pdf (191.8 KB)
PSI TCV-219	285 x 990	ISO/BT 50 HSK A-100	74	600	8'000	10'000	1'180	Asincrono	PSI TCV-219-Dis.n°6245-00.pdf (201.5 KB)
PSI TCV-220	290 x 924	ISO/BT 50 HSK A-100	24	467	10'000	12'000	500	Asincrono	PSI TCV-220-Dis.n°2845-00.pdf (116.3 KB)
PSI TCV-301	300 x 900	ISO/BT 50 HSK A-100	36	340	12'000	15'000	1'600	Asincrono	PSI TCV-301-Dis.n°5141-00.pdf (112.8 KB)
PSI TCV-302	300 x 912	ISO/BT 50 HSK A-100	60	420	10'000	12'000	1'400	Asincrono	PSI TCV-302-Dis.n°5180-00.pdf (192.8 KB)
PSI TCV-303	300 x 947	ISO/BT 50 HSK A-100	30	467	12'000	15'000	600	Asincrono	PSI TCV-303-Dis.n°3665-00-01.pdf (120.5 KB)
PSI TCV-304	300 x 810	ISO/BT 50 HSK A-100	89	849	3'500	5'000	1'000	Sincrono	PSI TCV-304-Dis.n°4155-00.pdf (214.4 KB)
PSI TCV-305	310 x980	ISO/BT 50 HSK A-100/125/160	61	1137	6'000	8'000	514	Sincrono	PSI TCV-305-Dis.n°5156-00.pdf (213.7 KB)
PSI TCV-306	315 x 965	ISO/BT 50 HSK A-100/125/160	63,5	1243	6'000	8'000	1000	Sincrono	PSI TCV-306-Dis.n°2525-00.pdf (215.7 KB)
PSI TCV-307	320 x 690	ISO/BT 50 HSK A-100	36	340	10'000	12'000	2'000	Asincrono	PSI TCV-307-Dis.n°2652-00-07.pdf (107.6 KB)
PSI TCV-308	352 x 1073	ISO/BT 50/60 HSK A-100 HSK A-125	60	770	8'000	10'000	1'100	Asincrono	PSI TCV-308-Dis.n°3556-00-05.pdf (180.4 KB)
