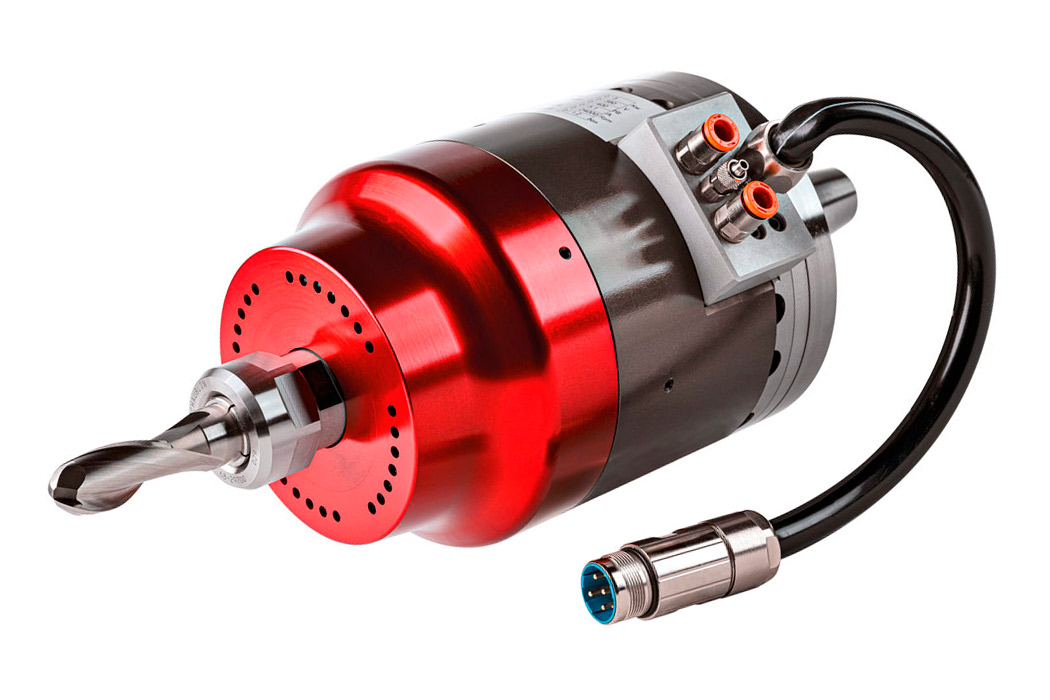

Elettromandrini Serie A
Elettromandrini accessori di fresatura e foratura
Serie A
Elettromandrini accessori per macchine utensili tradizionali o CNC. Vengono fissati alla macchina mediante cono ISO o HSK (oppure con apposita flangia).
Composizione standard
- Cuscinetti ceramici
- Ghiera bloccaggio pinze
- Attacco portautensili HSK-C
Opzioni
- Encoder L+B 1vppo TTL
- Lubrorefrigerante attraverso il centro
| Tipo | Dimensioni Ø X L (mm) |
Utensile | Potenza S1 (Kw) | Coppia S1 (Nm) | Lubrificazione Velocità max (Rpm)GRASSO |
Velocità Nominale (Rpm) | Motore | Tipo Raffreddamento | Download Schemi |
|---|---|---|---|---|---|---|---|---|---|
|
PSI A-01-S
|
70 x123 | D 10 | 0,8 | 0,1 | 80'000 | - | Asincrono | Liquido | download |
|
PSI A-1
|
95 x147 | D12 | 1,6 | 0,3 | 60'000 | 44'000 | Asincrono | Autoraffreddato | download |
|
PSI A-2
|
115x173 | D 16 | 1,6 | 1 | 40'000 | - | Asincrono | Autoraffreddato | download |
|
PSI A-2-TC
|
115 x 192 | HSK E 25 ISO 10 |
1,6 | 1 | 40'000 | - | Asincrono | Autoraffreddato | download |
|
PSI A-3
|
140 x 224 | D 29 | 3 | 3,2 | 30'000 | 18'000 | Asincrono | Autoraffreddato | download |
|
PSI A-4
|
140 x 202 | HsK C 32 | 3 | 3,2 | 30'000 | 18'000 | Asincrono | Autoraffreddato | download |
|
PSI A-4-TC
|
140 x 234 | HSK E 32 ISO 20 ISO 25 |
3 | 3,2 | 30'000 | 18'000 | Asincrono | Autoraffreddato | download |
|
PSI A-5
|
130 x 220 | D 24 | 4 | 4,8 | 36'000 | 30'000 | Asincrono | Liquido | download |
|
PSI A-5-P
|
130 x 307 | D 20 | 4 | 4,8 | 30'000 | - | Asincrono | Liquido | download |
|
PSI A-6
|
180 x 252 | D 29 ESX 40 |
12 | 11 | 24'000 | 12'000 | Asincrono | Liquido | download |
|
PSI A-7
|
180 x 278 | HSK C 50 | 12 | 11 | 24'000 | 12'000 | Asincrono | Liquido | download |
|
PSI A-8
|
180 x 318 | HSK E 50 | 12 | 11 | 24'000 | 12'000 | Asincrono | Liquido | download |
|
PSI A-9
|
100 x 172 | D 20 | 4 | 1,2 | 40'000 | - | Asincrono | Liquido | download |
