Elettromandrini Serie ES
Elettromandrini di fresatura con cambio utensile automatico e circuito di raffreddamento intergato
Serie ES

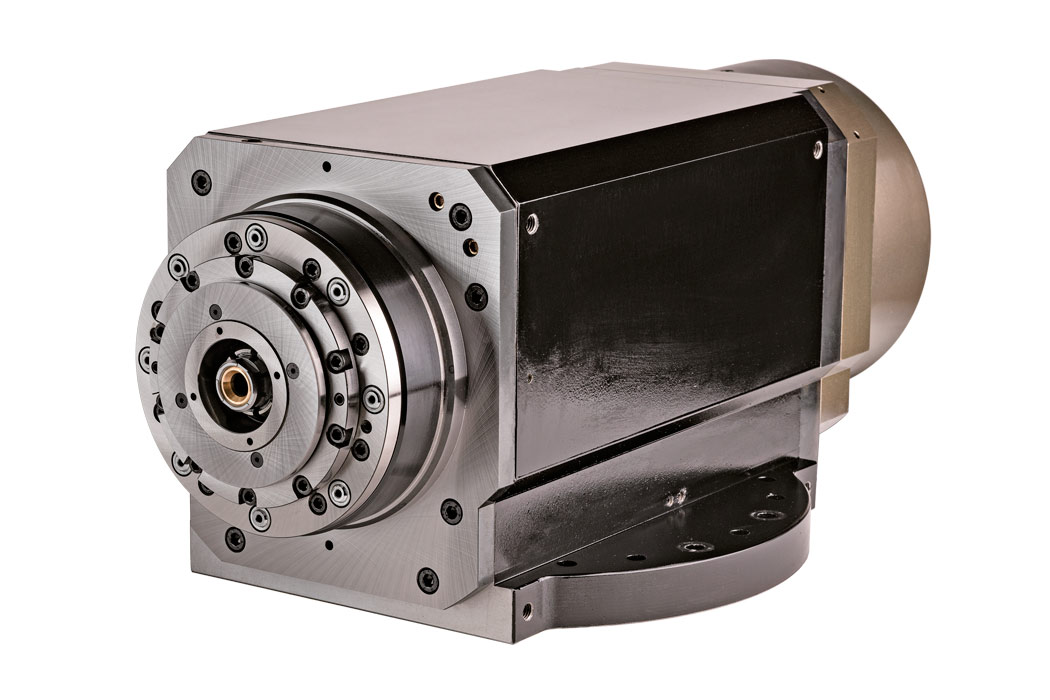

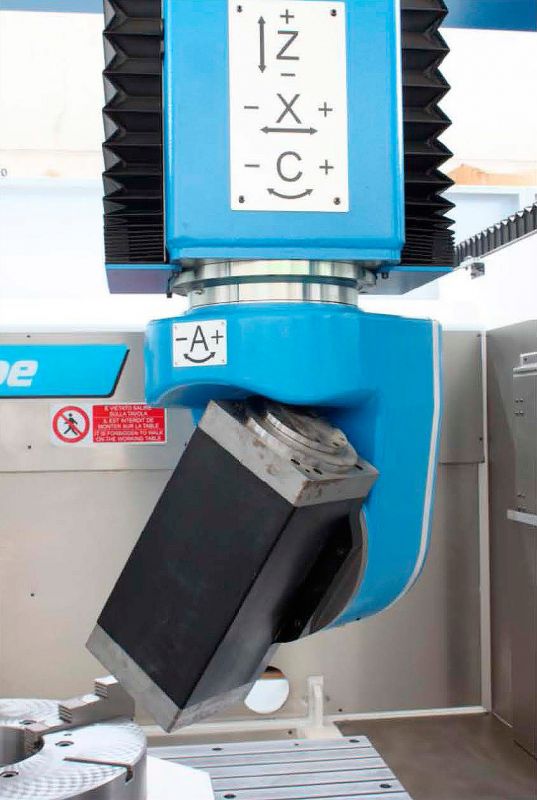

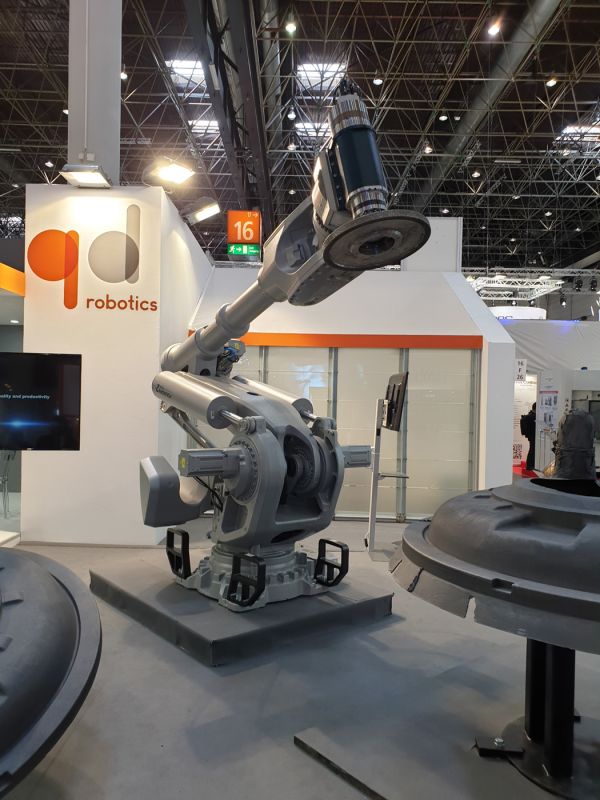

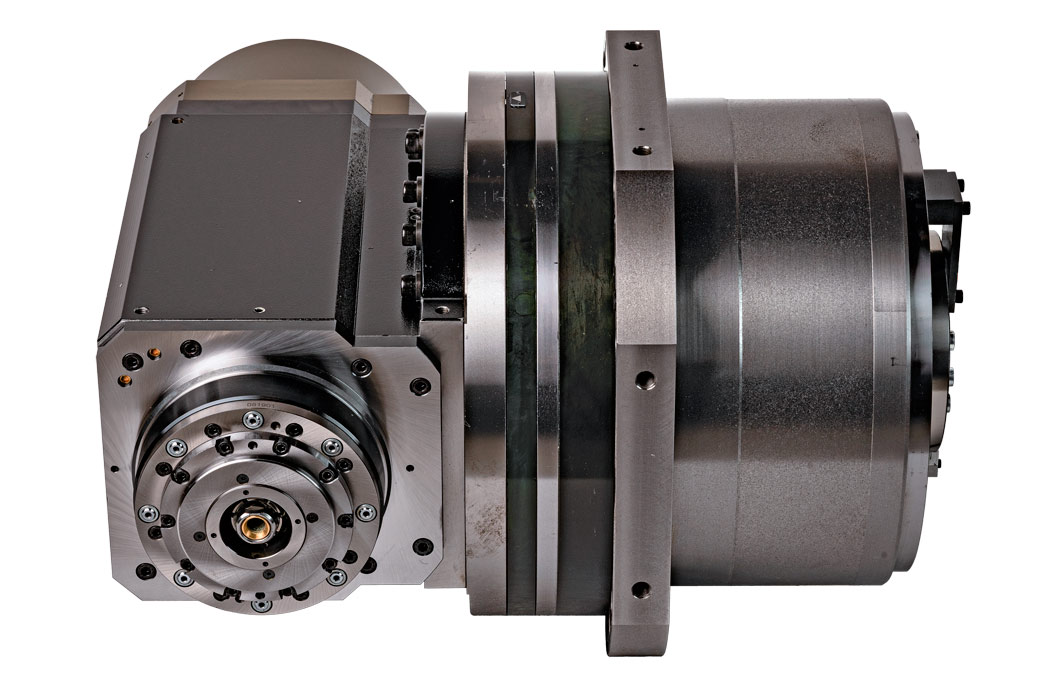

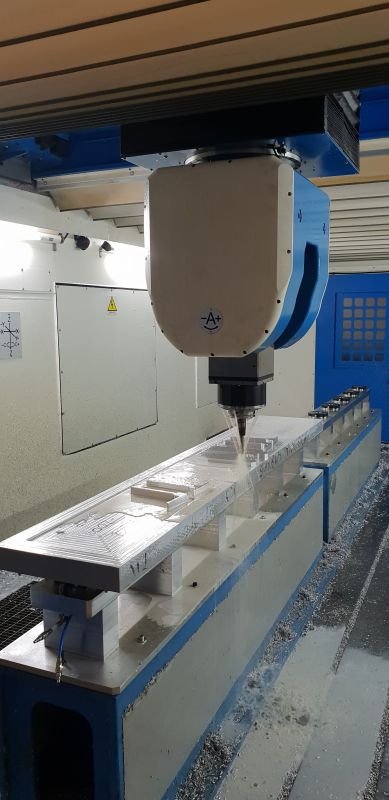

Elettromandrini di sezione rettangolare da applicare a teste birotative o tiltanti per eseguire operazioni di fresatura oppure di rettifica se applicati per esempio a robot. Su richiesta possono essere adottati di sistema per bloccaggio albero ed eseguire operazioni di tornitura. Tutti hanno il cambio utensile automatico e sono provvisti di encoder per controllo vettoriale.
Composizione standard
- Cuscinetti ceramici
- Encoder L+B 1Vpp o TTL
- Sonda temperatura cuscinetti PT 100
- Giunto rotante liquido-aria-MQL
- Ugelli refrigerante esterno
- Sensori controllo cambio utensile analogico o induttivo
Opzioni
- Precarico variabile cuscinetti
- Sensore vibrazioni
- Sensore dilatazione albero
- Ritegno cono portautensile
- Altri coni su richiesta (BIG PLUS-NIKKEN 3LOOK-CAPTO)
| Tipo | Dimensioni X L (mm) |
Utensile | Potenza S1 (Kw) | Coppia S1 (Nm) | Lubrificazione Velocità max (Rpm)GRASSO |
Lubrificazione Velocità max (Rpm)ARIA-OLIO |
Velocità Nominale (Rpm) | Motore | Download Schemi |
|---|---|---|---|---|---|---|---|---|---|
|
PSI ES-100
|
70 x 175 | ISO/BT 20 HSK E-25/32 |
0,7 | 0,22 | 35'000 | 50'000 | 30'000 | Asincrono | download |
|
PSI ES-101
|
100 x 436 | ISO/BT 30 HSK E-32 |
7 | 2,5 | 30'000 | 40'000 | 20'000 | Sincrono | download |
|
PSI ES-102
|
110 x 380 | ISO/BT 30 HSK A/E-32/40 |
8 | 4 | 30'000 | 40'000 | 22'000 | Asincrono | download |
|
PSI ES-103
|
120 x 360 | ISO/BT 30 HSK A/E-32/40 |
15 | 5,5 | 32'000 | 40'000 | 24'000 | Asincrono | download |
|
PSI ES-104
|
140 x 494 | ISO/BT 40 HSK A-63 |
20 | 30 | 20'000 | 24'000 | 12'000 | Sincrono | download |
|
PSI ES-105
|
150 x 455 | ISO/BT 40 HSK A-63 |
19 | 46 | 16'000 | 20'000 | 4'000 | Sincrono | download |
|
PSI ES-106
|
160 x 415 | ISO/BT 40 HSK A-63 |
24 | 4629 | 20'000 | 24'000 | 8'000 | Asincrono | download |
|
PSI ES-107
|
160 x 466 | ISO/BT 40 HSK A-63 |
32 | 51 | 20'000 | 24'000 | 8'000 | Sincrono | download |
|
PSI ES-108
|
175 x 545 | ISO/BT 40 HSK A-63 |
20 | 32 | 20'000 | 24'000 | 6'000 | Asincrono | download |
|
PSI ES-109
|
175 x 616 | ISO/BT 40 HSK A-63 |
25 | 42 | 20'000 | 24'000 | 6'000 | Asincrono | download |
|
PSI ES-110
|
180 x 360 | ISO/BT 40 HSK A-63 |
20 | 27 | 20'000 | 24'000 | 7'500 | Asincrono | download |
|
PSI ES-111
|
180 x 525 | ISO/BT 40 HSK A-63 |
20 | 72 | 20'000 | 24'000 | 10'000 | Sincrono | download |
|
PSI ES-112
|
190 x 672 | ISO/BT 50 HSK A-100 |
50 | 160 | 12'000 | 15'000 | 6'000 | Sincrono | download |
|
PSI ES-200
|
200 x 644 | ISO/BT 40 HSK A-63 |
30 | 72 | 20'000 | 24'000 | 19'000 | Asincrono | download |
|
PSI ES-201
|
200 x 683 | ISO/BT 40 HSK A-63 |
27 | 152 | 15'000 | 18'000 | 1'700 | Sincrono | download |
|
PSI ES-202
|
210 x691 | ISO/BT 50 HSK A-100 |
32 | 100 | 12'000 | 18'000 | 9'000 | Asincrono | download |
|
PSI ES-203
|
220 x 560 | ISO/BT 40 HSK A-63 |
26 | 124 | 15'000 | 18'000 | 2'000 | Asincrono | download |
|
PSI ES-204
|
220 x584 | ISO/BT 40 HSK A-63 |
21 | 85 | 20'000 | 24'000 | 5'800 | Asincrono | download |
|
PSI ES-205
|
230 x 691 | ISO/BT 50 HSK A-100 |
42 | 200 | 12'000 | 18'000 | 3'500 | Asincrono | download |
|
PSI ES-206
|
230 x 739 | ISO/BT 50 HSK A-100 |
53 | 307 | 10'000 | 12'000 | 1'700 | Sincrono | download |
|
PSI ES-207
|
230 x 694 | ISO/BT 50 HSK A-100 |
63 | 200 | 12'000 | 15'000 | 3'000 | Asincrono | download |
|
PSI ES-208
|
235 x 603 | ISO/BT 40 HSK A-63 |
15 | 143 | 15'000 | 18'000 | 1'700 | Asincrono | download |
|
PSI ES-209
|
235 x 659 | ISO/BT 50 HSK A-100 |
15 | 143 | 12'000 | 15'000 | 1'700 | Asincrono | download |
|
PSI ES-210
|
240 x 690 | ISO/BT 40 HSK A-63 |
40 | 161 | 18'000 | 24'000 | 3'400 | Asincrono | download |
|
PSI ES-211
|
250 x738 | ISO/BT 50 HSK A-100 |
40 | 382 | 7'000 | 10'000 | 3'000 | Sincrono | download |
|
PSI ES-212
|
250 x546 | ISO/BT 50 HSK A-100 |
42 | 88 | 12'000 | 15'000 | 5'500 | Asincrono | download |
|
PSI ES-213
|
250 x738 | ISO/BT 40 HSK A-63 |
34 | 125 | 12'000 | 18'000 | 2'000 | Asincrono | download |
|
PSI ES-214
|
260 x 674 | ISO/BT 50 HSK A-100 |
83 | 300 | 12'000 | 15'000 | 2'600 | Sincrono | download |
|
PSI ES-215
|
280 x 693 | ISO/BT 50 HSK A-100 |
44 | 209 | 12'000 | 15'000 | 2'500 | Asincrono | download |
|
PSI ES-300
|
320 x 871 | ISO/BT 50 HSK A-100 |
24 | 335 | 8'000 | 10'000 | 1'600 | Asincrono | download |
|
PSI ES-301
|
330 x 779 | ISO/BT 50 HSK A-100-125 |
68 | 800 | 6'000 | 8'000 | 800 | Sincrono | download |
|
PSI ES-302
|
340 x 685 | ISO/BT 50 HSK A-100 |
36 | 340 | 8'000 | 10'000 | 2'000 | Asincrono | download |
|
PSI ES-303
|
350 x 956 | ISO/BT 50 HSK A-100-125 |
52 | 1100 | 6'000 | 8'000 | 450 | Sincrono | download |
|
PSI ES-304
|
370 x 942 | ISO/BT 50 HSK A-100-125 |
61 | 1137 | 6'000 | 8'000 | 514 | Sincrono | download |
|
PSI ES-305
|
390 x 1133 | ISO/BT 50 HSK A-160 |
74 | 1400 | - | 5'000 | 508 | Sincrono | download |
|
PSI ES-400
|
400 x 1074 | ISO/BT 50 HSK A-100-125 |
30 | 467 | 6'000 | 8'000 | 1'000 | Asincrono | download |
