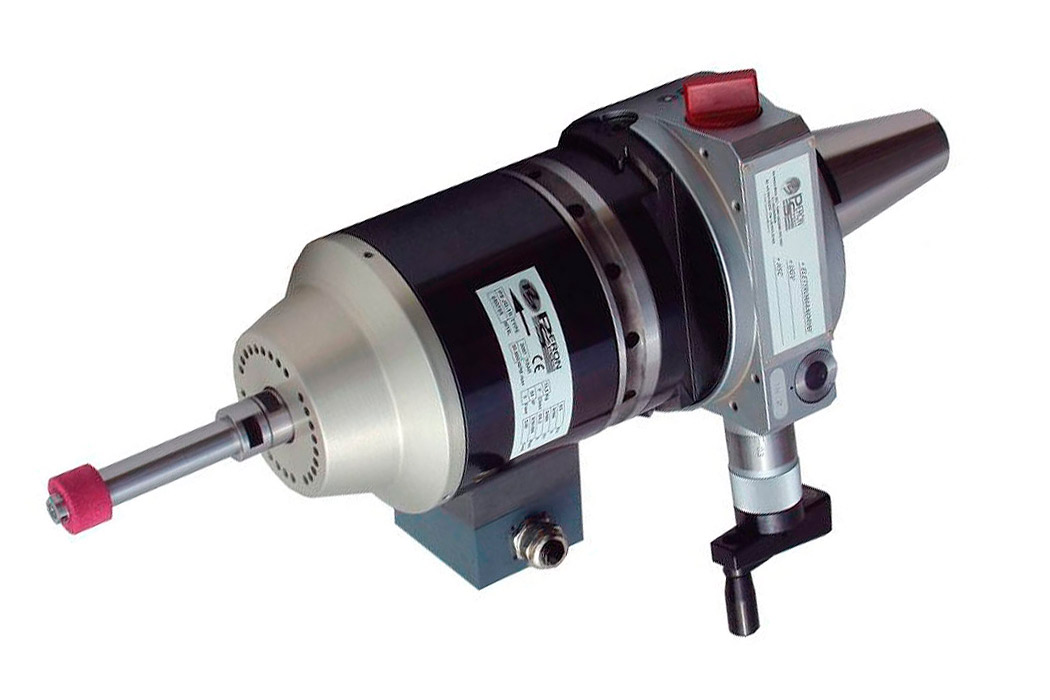

Elettromandrini Serie JG

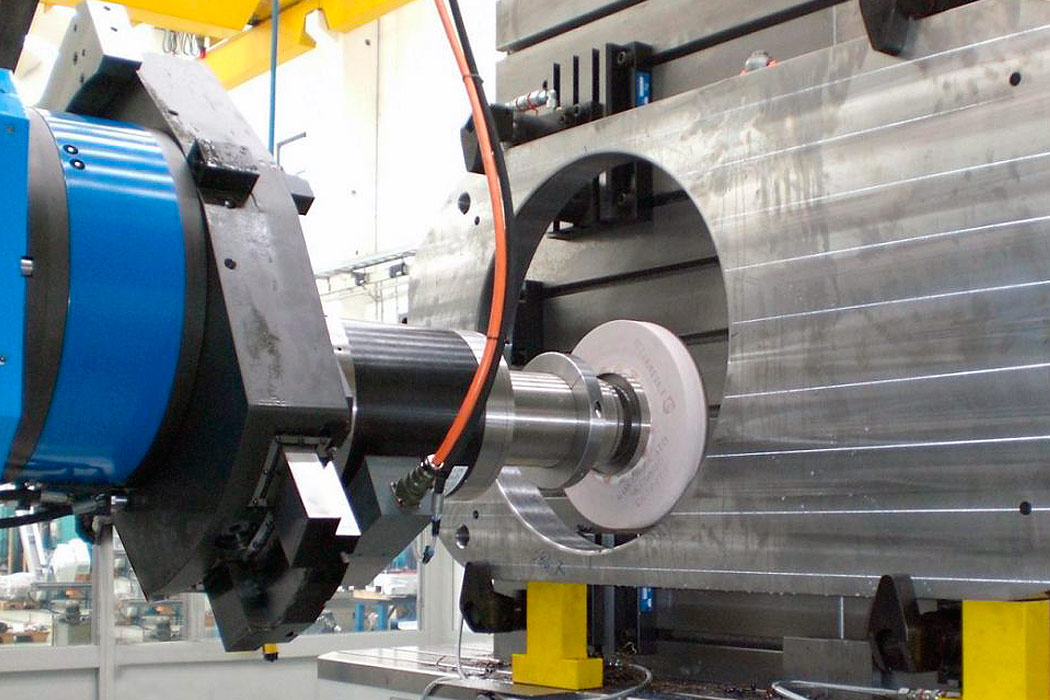

Elettromandrini per rettifica planetaria da applicare a teste con movimento radiale manuale o automatico. Attacco macchina mediante coni ISO/BT o HSK oppure con flangia su richiesta del cliente.
Composizione standard
- Cuscinetti ceramici
- Prolunghe portamola
- Prolunghe portapinza
| Tipo | Dimensioni Ø X L (mm) |
Utensile | Potenza S1 (Kw) | Coppia S1 (Nm) | Lubrificazione Velocità max (Rpm)GRASSO |
Velocità Nominale (Rpm) | Motore | Tipo Raffreddamento | Download Schemi |
|---|---|---|---|---|---|---|---|---|---|
|
PSI JG-1
|
100 x154 | D 16 prolunghe portamola |
1,2 | 0,3 | 40'000 | - | Asincrono | Autoraffreddato | download |
|
PSI JG-2
|
100 x154 | D 16 prolunghe portamola |
1 | 0,12 | 80'000 | - | Asincrono | Autoraffreddato | download |
|
PSI JG-1-S
|
150x220 | D 16 prolunghe portamola |
2 | 0,6 | 30'000 | - | Asincrono | Autoraffreddato | download |
|
PSI JG-1-S-A
|
150x220 | D 16 prolunghe portamola |
2 | 0,6 | 30'000 | - | Asincrono | Aria 6 bar | download |
|
PSI JG-10
|
260 x 666 | Portamola | 5 | 12 | 6'000 | 4'400 | Asincrono | Aria 6 bar | download |
