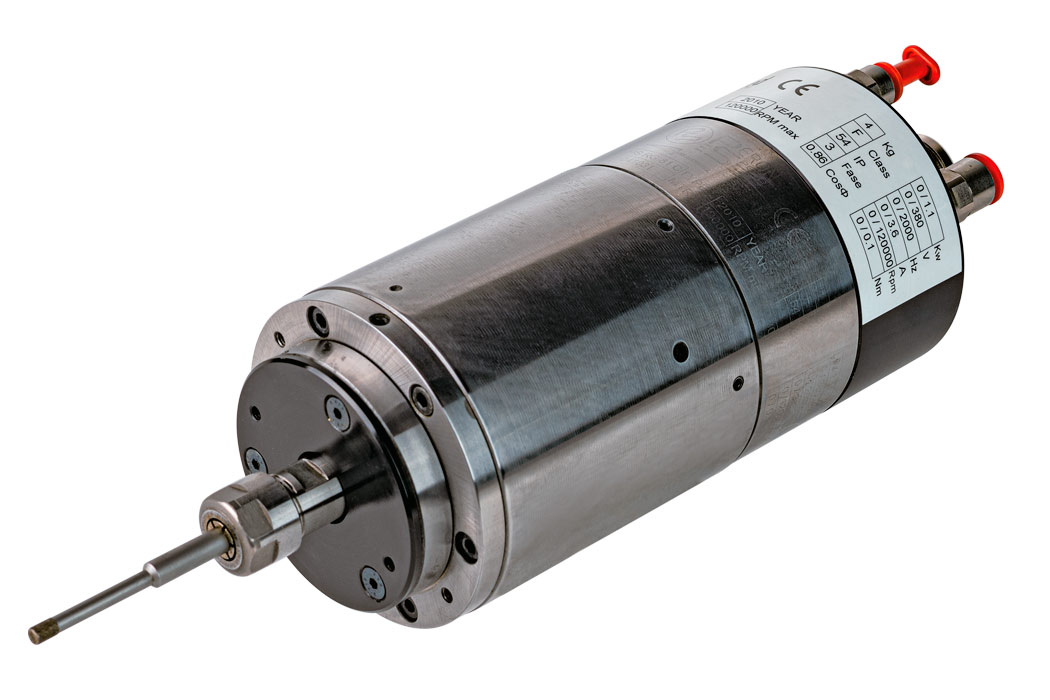

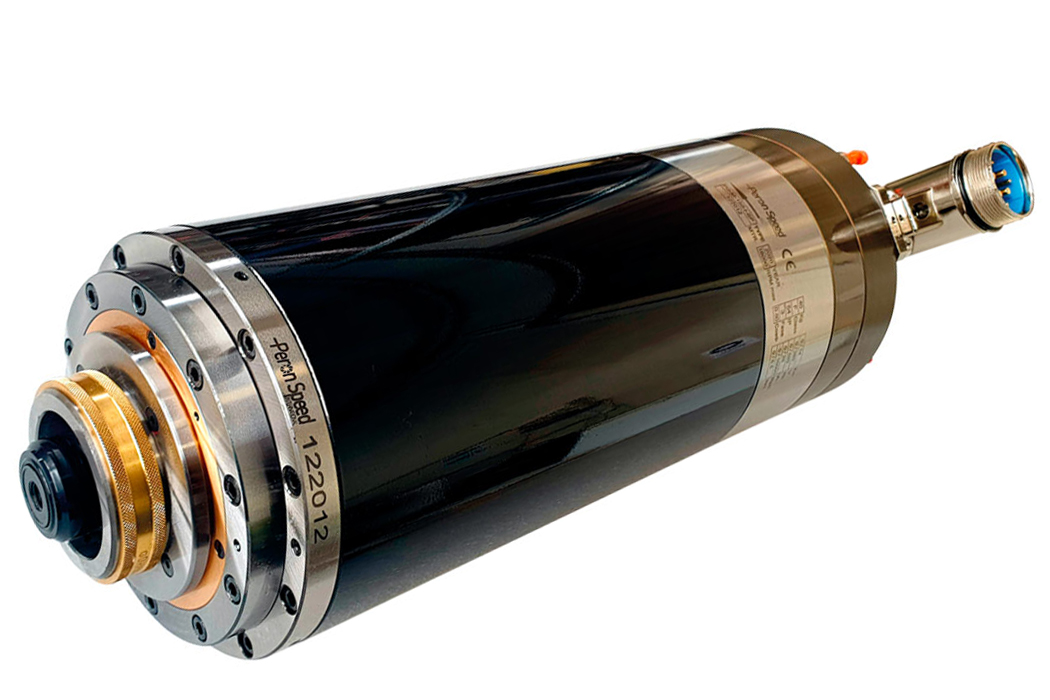

Elettromandrini Serie RG
Elettromandrini con cambio utensile manuale per rettifica interna ed esterna
Modelli
- Serie RGC: con attacco pinza UP
- Serie RGP: con attacco cilindrico
- Serie RGH: con attacco HSK
Composizione standard
- Cuscinetti ceramici
- Sensore S3 rotazione albero
- Sonda temperatura cuscinetti PT 100
Opzioni
- Encoder L+B 1Vpp o TTL
- Cambio utensile automatico
- Sensore GAP
Tipo | Dimensioni Ø X L (mm) |
Utensile | Potenza S1 (Kw) | Coppia S1 (Nm) | Lubrificazione Velocità max (Rpm)GRASSO |
Lubrificazione Velocità max (Rpm)ARIA-OLIO |
Velocità Nominale (Rpm) | Motore | Download Schemi |
---|---|---|---|---|---|---|---|---|---|
PSI RGC-100
|
80 x170 | EX 11 UP | 1,1 | 0,1 | - | 120'000 | - | Asincrono | download |
PSI RGP-101
|
80 x170 | M6 x 1 | 1,1 | 0,1 | - | 120'000 | - | Asincrono | download |
PSI RGC-102
|
80 x 202 | EX 11 UP | 2 | 0,2 | - | 90'000 | - | Asincrono | download |
PSI RGP-103
|
80 x 202 | M8 x 1,25 | 2 | 0,2 | - | 90'000 | - | Asincrono | download |
PSI RGC-104
|
80 x 215 | EX 20 UP | 2 | 0,5 | - | 80'000 | 42'000 | Asincrono | download |
PSI RGC-105
|
80 x 215 | M10 x 1,25 | 2 | 0,5 | - | 80'000 | 42'000 | Asincrono | download |
PSI RGC-106
|
80 x236 | D 16 | 3 | 0,4 | - | 75'000 | - | Asincrono | download |
PSI RGP-106
|
80 x236 | M12 | 3 | 0,4 | - | 75'000 | - | Asincrono | download |
PSI RGC-107
|
100 x 261 | EX 16 UP | 3 | 0,5 | - | 90'000 | 60'000 | Asincrono | download |
PSI RGP-108
|
100 x 261 | M8 x 1,25 | 3 | 0,5 | - | 90'000 | 60'000 | Asincrono | download |
PSI RGC-109
|
100 x 232 | EX 16 UP | 5 | 0,6 | - | 75'000 | - | Asincrono | download |
PSI RGP-110
|
100 x 232 | M12 x 1 | 5 | 0,6 | - | 75'000 | - | Asincrono | download |
PSI RGC-111
|
100 x 296 | D 16 | 6 | 1 | - | 60'000 | - | Asincrono | download |
PSI RGP-112
|
100 x 296 | M12 x 1 | 6 | 1 | - | 60'000 | - | Asincrono | download |
PSI RGC-120
|
120 x 300 | D 14 | 5 | 0,8 | - | 75'000 | 60'000 | Asincrono | download |
PSI RGP-121
|
120 x 300 | M14 x 1,5 | 5 | 0,8 | - | 75'000 | 60'000 | Asincrono | download |
PSI RGC-122
|
120 x 331 | D 24 | 9 | 2,1 | - | 60'000 | 43'000 | Asincrono | download |
PSI RGP-123
|
120 x 331 | M14 x 1,5 | 9 | 2,1 | - | 60'000 | 43'000 | Asincrono | download |
PSI RGH-124
|
120 x 300 | HSK C 25 | 9 | 2,1 | - | 60'000 | 43'000 | Asincrono | download |
PSI RGC-125
|
120 x 327 | D 20 | 8 | 5 | - | 45'000 | 30'000 | Asincrono | download |
PSI RGP-126
|
120 x 327 | M16 x 1,5 | 8 | 5 | - | 45'000 | 30'000 | Asincrono | download |
PSI RGC-127
|
120 x 319 | D20 | 12 | 5,7 | - | 30'000 | 20'000 | Asincrono | download |
PSI RGP-128
|
120 x 319 | M28 x 2 | 12 | 5,7 | - | 30'000 | 20'000 | Asincrono | download |
PSI RGP-129
|
120 x 321 | HSK C 40 | 12 | 5,7 | - | 30'000 | 20'000 | Asincrono | download |
PSI RGC-150
|
150 x 365 | D 24 | 12 | 7,6 | - | 30'000 | 16'000 | Asincrono | download |
PSI RGP-151
|
150 x 372 | M28 x 2 | 12 | 7,6 | - | 30'000 | 16'000 | Asincrono | download |
PSI RGC-152
|
150 x 419 | EX 40 UP | 20 | 14,5 | - | 24'000 | 13'000 | Asincrono | download |
PSI RGP-153
|
150 x 419 | M22 x 2 | 20 | 14,5 | - | 24'000 | 13'000 | Asincrono | download |
PSI RGH-154
|
150 x 450 | HSK C 63 | 20 | 14,5 | - | 24'000 | 13'000 | Asincrono | download |
PSI RGC-170
|
170 x 482 | EX 40 UP | 20 | 32 | - | 15'000 | 10'000 | Asincrono | download |
PSI RGP-171
|
170 x 440 | M36 x 2 | 20 | 32 | - | 15'000 | 10'000 | Asincrono | download |
PSI RGH-172
|
170 x 440 | HSK C 63 | 20 | 32 | - | 24'000 | 10'000 | Asincrono | download |
PSI RGC-173
|
170 x 470 | EX 40 UP | 25 | 41 | 12'000 | - | 6'000 | Asincrono | download |
PSI RGP-174
|
170 x 470 | M36 x 2 | 25 | 41 | 12'000 | - | 6'000 | Asincrono | download |
PSI RGH-174
|
170 x 470 | HSK C63 | 25 | 41 | 12'000 | - | 6'000 | Asincrono | download |
