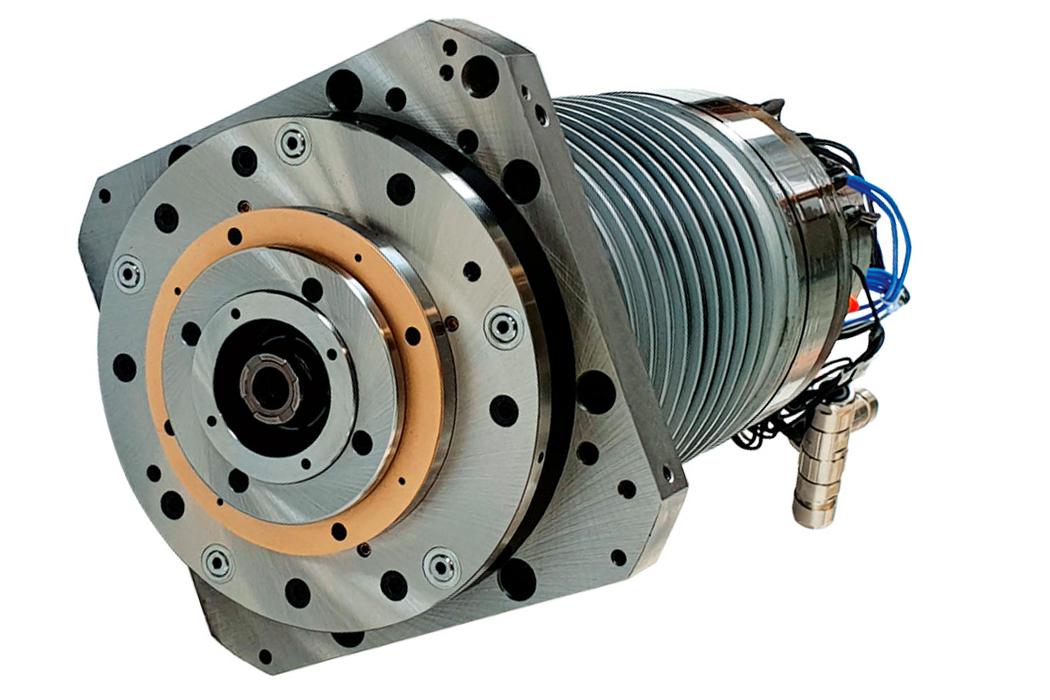

Elettromandrini Serie TCV-S
Elettromandrini di fresatura con cambio utensile automatico e circuito di raffreddamento esterno
Composizione standard
- Cuscinetti ceramici-Encoder L+B 1Vpp o TTL
- Sonda temperatura cuscinetti PT 100
- Giunto rotante liquido-aria-MQL
- Ugelli refrigerante esterno
- Sensori controllo cambio utensile analogico o induttivo
Opzioni
- Precarico variabile cuscinetti
- Sensore vibrazioni
- Sensore dilatazione albero
- Ritegno cono portautensile
- Altri coni su richiesta (BIG PLUS-NIKKEN 3LOOK-CAPTO)
Tipo | Dimensioni Ø X L (mm) |
Utensile | Potenza S1 (Kw) | Coppia S1 (Nm) | Lubrificazione Velocità max (Rpm)GRASSO |
Lubrificazione Velocità max (Rpm)ARIA-OLIO |
Velocità Nominale (Rpm) | Motore | Download Schemi |
---|---|---|---|---|---|---|---|---|---|
PSI TCV-S-101
|
155 x 541 | ISO/BT 40 HSK A-63 |
21 | 33 | 20'000 | 24'000 | 6'000 | Asincrono | download |
PSI TCV-S-102
|
165 x 409 | ISO/BT 40 HSK A-63 |
20 | 28 | 20'000 | 24'000 | 7'500 | Asincrono | download |
PSI TCV-S-103
|
172 x 398 | ISO/BT 40 HSK A-63 |
40 | 62 | 20'000 | 24'000 | 8'000 | Sincrono | download |
PSI TCV-S-104
|
172 x542 | ISO/BT 40 HSK A-63 |
33 | 106 | 16'000 | 20'000 | 8'000 | Sincrono | download |
PSI TCV-S-105
|
175 x 440 | ISO/BT 40 HSK A-63 |
40 | 62 | 18'000 | 20'000 | 5'500 | Sincrono | download |
PSI TCV-S-106
|
180 x494 | ISO/BT 40 HSK A-63 |
25 | 38,8 | 20'000 | 24'000 | 6'100 | Asincrono | download |
PSI TCV-S-107
|
180 x494 | ISO/BT 40 HSK A-63 |
42 | 68 | 20'000 | 24'000 | 6'000 | Sincrono | download |
PSI TCV-S-108
|
180 x 494 | ISO/BT 40 HSK A-63 |
30 | 62 | 18'000 | 20'000 | 8'000 | Sincrono | download |
PSI TCV-S-109
|
180 x 494 | ISO/BT 40 HSK A-63 |
30 | 72 | 18'000 | 24'000 | 4'000 | Sincrono | download |
PSI TCV-S-110
|
180 x 505 | ISO/BT 40 HSK A-63 |
62 | 82 | 20'000 | 24'000 | 7'200 | Sincrono | download |
PSI TCV-S-111
|
180 x 510 | ISO/BT 40 HSK A-63 |
20 | 96 | 12'000 | 16'000 | 7'700 | Sincrono | download |
PSI TCV-S-112
|
180 x 515 | ISO/BT 40 HSK A-63 |
30 | 72 | 20'000 | 24'000 | 4'000 | Sincrono | download |
PSI TCV-S-113
|
190 x 731 | ISO/BT 40 HSK A-63 |
78 | 248 | 12'000 | 15'000 | 3'000 | Sincrono | download |
PSI TCV-S-201
|
200 x 589 | ISO/BT 50 HSK A-100 |
50 | 160 | 12'000 | 15'000 | 6'000 | Sincrono | download |
PSI TCV-S-202
|
200 x 561 | "ISO/BT 40 HSK A-63" |
26 | 124 | 18'000 | 24'000 | 2'500 | Asincrono | download |
PSI TCV-S-203
|
202 x 675 | ISO/BT 40 HSK A-63 |
26 | 124 | 18'000 | 24'000 | 2'500 | Asincrono | download |
PSI TCV-S-204
|
202 x 675 | ISO/BT 40 HSK A-63 |
26 | 85 | 18'000 | 24'000 | 2'800 | Asincrono | download |
PSI- TCV-S-205
|
230 x 723 | ISO 50 HSK A-100 |
47 | 300 | 8'000 | 10'000 | 1'500 | Sincrono | download |
PSI- TCV-S-206
|
230 x 723 | ISO/BT 50 HSK A-100 |
33 | 187 | 10'000 | 18'000 | 1'700 | Sincrono | download |
PSI- TCV-S-207
|
230 x 677 | ISO/BT 50 HSK A-100 |
40 | 142 | 15'000 | 18'000 | 2'700 | Asincrono | download |
PSI- TCV-S-208
|
260 x 941 | ISO/BT 40 HSK A-63 |
15 | 140 | 12'000 | 16'000 | 1'000 | Asincrono | download |
PSI- TCV-S-209
|
270 x 693 | ISO/BT 50 HSK A-100 |
40 | 248 | 10'000 | 12'000 | 1'500 | Asincrono | download |
PSI- TCV-S-210
|
270 x 763 | ISO/BT 50 HSK A-100 |
26 | 250 | 6'000 | 8'000 | 1'000 | Asincrono | download |
PSI- TCV-S-211
|
280 x 802 | ISO/BT 50 HSK A-100 |
32 | 322 | 12000 | 15'000 | 1'000 | Asincrono | download |
PSI- TCV-S-301
|
310 x 621 | "ISO/BT 50 HSK A-100" |
51 | 217 | 12000 | 15'000 | 2'200 | Asincrono | download |
