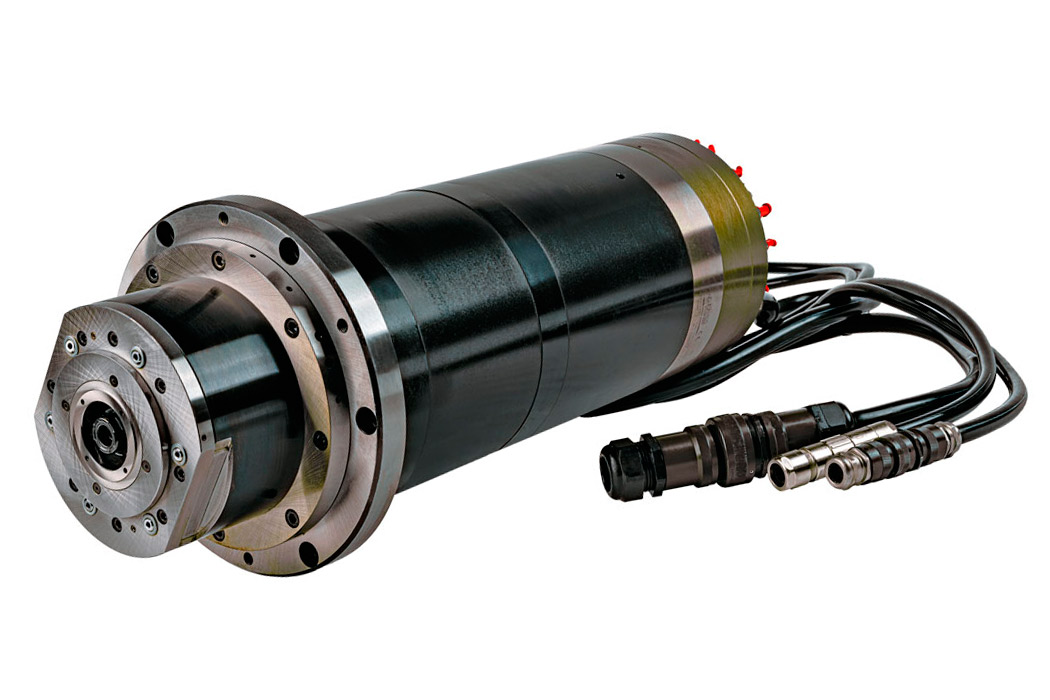

Elettromandrini Serie TCV-T

Elettromandrini di tornitura e fresatura cambio utensile automatico e circuito di raffreddamento intergato

Serie TCV-T

Identici ai modelli TCV con in più un sistema di bloccaggio dell'albero, controllato da sensori, per eseguire operazioni di tornitura: praticamente con un solo elettromandrino si può fresare e tornire

Composizione standard

Cuscinetti ceramici
Encoder L+B 1Vpp o TTL
Sonda temperatura cuscinetti PT 100
Giunto rotante liquido-aria-MQL
Ugelli refrigerante esterno
Sensori controllo cambio utensile analogico o induttivo

Opzioni

Precarico variabile cuscinetti
Sensore vibrazioni
Sensore dilatazione albero
Ritegno cono portautensile
Altri coni su richiesta (BIG PLUS-NIKKEN 3LOOK-CAPTO)

Tipo	Dimensioni Ø X L (mm)	Utensile	Potenza S1 (Kw)	Coppia S1 (Nm)	Lubrificazione GRASSO Velocità max (Rpm)	Lubrificazione ARIA-OLIO Velocità max (Rpm)	Velocità Nominale (Rpm)	Motore	Download Schemi
PSI TCV-T-101	120 x 447	ISO/BT 30 HSKA/E-40	12	5	30'000	40'000	24'000	Asincrono	PSI TCV-T-101-Dis.n°3432-00-01.pdf (186.1 KB)
PSI TCV-T-102	140 x 538	ISO/BT 30 HSK A/E-50	15	14,5	24'000	30'000	16'000	Asincrono	PSI TCV-T-102-Dis.n°3457-00.pdf (175.6 KB)
PSI TCV-T-103	150 x548	ISO/BT 30 HSK A/E-50	15	14,5	24'000	30'000	16'000	Asincrono	PSI TCV-T-103-Dis.n°3621-00.pdf (178.0 KB)
PSI TCV-T-104	160 x 598	ISO/BT 40 HSK A-63	18	29	20'000	24'000	9'500	Asincrono	PSI TCV-T-104-Dis.n°4841-00.pdf (110.1 KB)
PSI TCV-T-105	170 x 623	ISO/BT 40 HSK A-63	40	103	10'000	16'000	6'700	Sincrono	PSI TCV-T-105-Dis.n°5192-00.pdf (181.0 KB)
PSI TCV-T-106	180 x 690	ISO/BT 40 HSK A-63	27	64	20'000	24'000	5'000	Asincrono	PSI TCV-T-106-Dis.n°4398-00.pdf (119.7 KB)
PSI TCV-T-201	210 x 772	ISO/BT 40 HSK A-63	21	85	20'000	24'000	5'700	Asincrono	PSI TCV-T-201-Dis.n°5810-00.pdf (195.3 KB)
PSI TCV-T-202	210 x 667	ISO/BT 40 HSK A-63	44	108	12'000	18'000	6'300	Sincrono	PSI TCV-T-202-Dis.n°6249-00.pdf (114.6 KB)
PSI TCV-T-203	220 x 761	ISO/BT 40 HSK A-63	26	125	15'000	18'000	2'500	Asincrono	PSI TCV-T-203-Dis.n°4349-00.pdf (118.1 KB)
PSI TCV-T-204	230 x 681	ISO/BT 40 HSK A-63	32	102	18'000	24'000	3'000	Asincrono	PSI TCV-T-204-Dis.n°4100-00.pdf (182.9 KB)
PSI TCV-T-205	230 x755	ISO/BT 40 HSK A-63	42	200	15'000	18'000	3'000	Asincrono	PSI TCV-T-205-Dis.n°5754-00.pdf (182.6 KB)
PSI TCV-T-206	230 x 757	ISO/BT 40 HSK A-63	58	100	16'000	28'000	5'600	Asincrono	PSI TCV-T-206-Dis.n°6252-00.pdf (193.9 KB)
PSI TCV-T-207	230 x 681	ISO/BT 40 HSK A-63	48	115	18'000	24'000	5'000	Asincrono	PSI TCV-T-207-Dis.n°3809-00.pdf (182.5 KB)
PSI TCV-T-208	230 x777	ISO/BT 40 HSK A-63	26	124	18'000	24'000	2'700	Asincrono	PSI TCV-T-208-Dis.n°6250-00.pdf (119.1 KB)
PSI TCV-T-209	230 x803	ISO/BT 50 HSK A-100	42	200	12'000	15'000	3'000	Asincrono	PSI TCV-T-209-Dis.n°4508-00-12.pdf (200.8 KB)
PSI TCV-T-210	260 x 846	ISO/BT 40 HSK A-63	20	290	12'000	15'000	1'500	Asincrono	PSI TCV-T-210-Dis.n°3865-00.pdf (125.0 KB)
PSI TCV-T-211	260 x 887	ISO/BT 50 HSK A-100	40	300	12'000	15'000	3'200	Asincrono	PSI TCV-T-211-Dis.n°5676-00.pdf (197.5 KB)
PSI TCV-T-212	260 x 887	ISO/BT 50 HSK A-100	20	300	12'000	15'000	1'300	Asincrono	PSI TCV-T-212-Dis.n°4455-00.pdf (195.9 KB)
PSI TCV-T-213	280x919	ISO/BT 50 HSK A-100	63	601	8'000	10'000	3'300	Sincrono	PSI TCV-T-213-Dis.n°6011-00.pdf (249.0 KB)
PSI TCV-T-214	280 x 952	ISO/BT 50 HSK A-100	60	421	10'000	12'000	1'900	Asincrono	PSI TCV-T-214-Dis.n°5761-00.pdf (191.4 KB)
PSI TCV-T-215	285 x904	ISO/BT 50 HSK A-100	38	300	12'000	15'000	1'500	Asincrono	PSI TCV-T-215-Dis.n°4982-00-02.pdf (202.1 KB)
PSI TCV-T-301	300 x 973	ISO/BT 50 HSK A-100	60	418	12'000	15'000	2'300	Asincrono	PSI TCV-T-301-Dis.n°5191-00-01.pdf (186.9 KB)
PSI TCV-T-302	300 x 1027	ISO/BT 50 HSK A-100	110	525	10'000	12'000	2'000	Asincrono	PSI TCV-T-302-Dis.n°6251-00.pdf (189.9 KB)
